Rallonge cable


Reply to topic    Sud Prospecteurs Forum Index -> Services -> Parlons technique
Author Message
Hotumatua
Membre

Offline

Joined: 15 Feb 2016
Posts: 142
Prénom: Nicolas
Détecteur(s) utilisé(s): Sovereign GT, Equinox800, Scubatector
Localisation: Bordeaux

PostPosted: 15.03.17 10:16    Post subject: Rallonge cable Reply with quote
Salut a vous,
Je voudrais fabriquer une rallonge de câble pour porter mon Sovereign en hipmount avec plus de liberté de mouvement .
Connaissez vous les références des connecteurs a utiliser ?
Je vais avoir besoin du mâle et femelle.


Bonne journée
Back to top
Publicité






PostPosted: 15.03.17 10:16    Post subject: Publicité
PublicitéSupprimer les publicités ?
Back to top
Argentonmagus
Guest

Offline




PostPosted: 15.03.17 14:26    Post subject: Rallonge cable Reply with quote
Bonjour


Il y a 4 fils dans le cable, il faut un connecteur à 4 broches IP 68.


Quelque chose qui ressemble à ça :


http://www.ebay.com/itm/4-Pin-Core-Waterproof-Cable-Connector-Wire-Connecti…



ou alors ça :


http://www.ebay.com/itm/Pair-Waterproof-Aviation-Cable-Connector-Socket-SD2…



Thierry.
Back to top
Hotumatua
Membre

Offline

Joined: 15 Feb 2016
Posts: 142
Prénom: Nicolas
Détecteur(s) utilisé(s): Sovereign GT, Equinox800, Scubatector
Localisation: Bordeaux

PostPosted: 15.03.17 14:48    Post subject: Rallonge cable Reply with quote
Merci Thierry, un cnnecteur 6 Pins IP68 vu sur ebay.
Sais tu quels pins sont utilisés ?
Back to top
Argentonmagus
Guest

Offline




PostPosted: 15.03.17 21:55    Post subject: Rallonge cable Reply with quote
Bonsoir


Pour la connection avec le fil du disque un 4 pin va suffir. Par contre il faut un 6 pins en effet pour connecter au boitier.

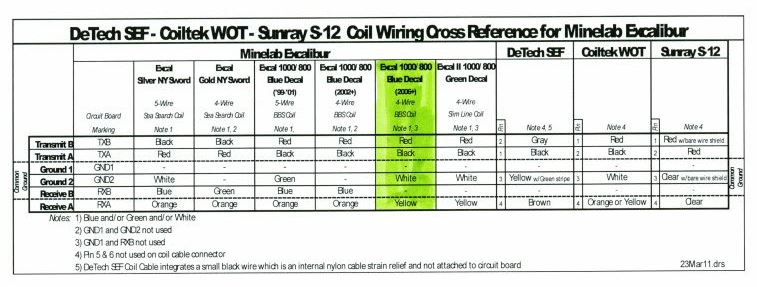

Voila un post qui décrit la modification au bas il y a les tableaux des couleurs de cables des différents disques :


http://www.findmall.com/read.php?26,1502673





Après j'ai pas mal bricolé un certain nombre de détecteur :

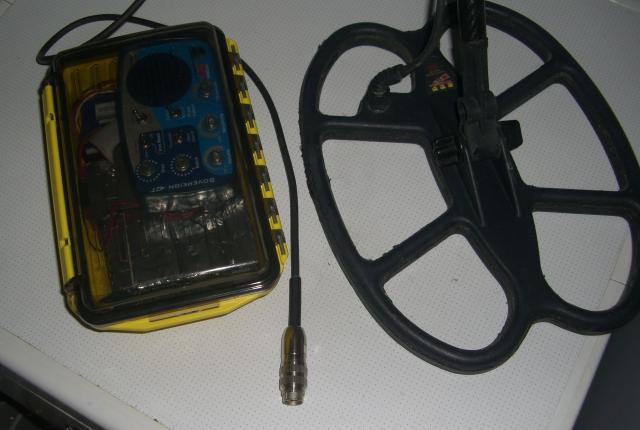

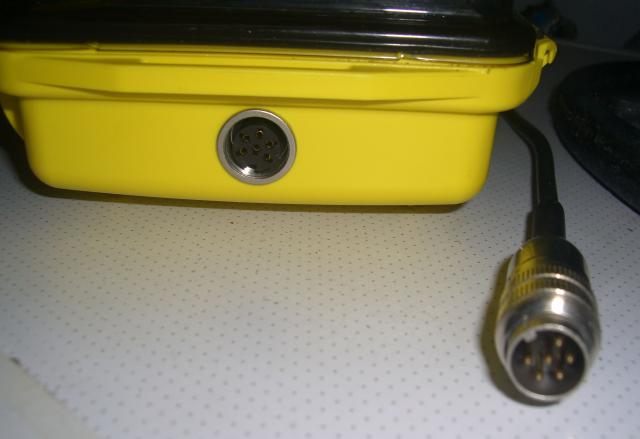

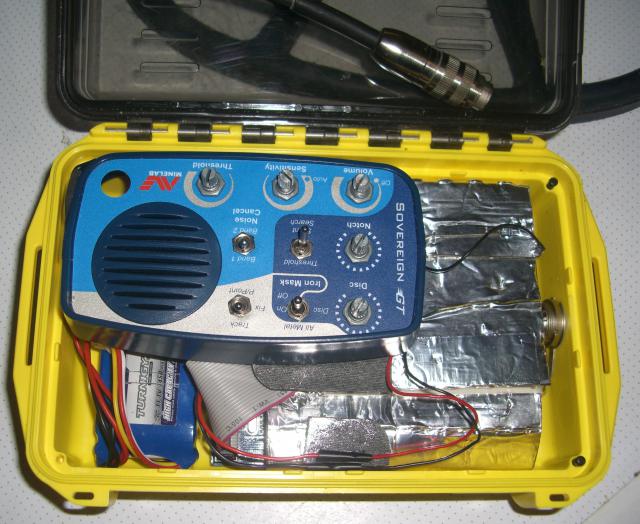

Voici ma dernière réalisation, un changement de boitier d'un sovereign. Les connecteurs 6 pins aviation sont de très mauvaise qualité, Alexandre notre ingénieur m'a fait découvrir les connecteurs Lumberg IP 68, il suffit d'en monter un pour comprendre que l'on est dans une autre dimension en matière de qualité. Que ce soit mon PI ou le GT je n'utilise plus que ces connecteurs.
Il ne faut pas hésiter a placer un morceau de gaine thermorétractable et qui se colle sur le cable, on en trouve sur ebay en 1.4 c'est dire qui réduisent leur diamètre 4 fois avec l'action de la chaleur.
























Enfin il faut un fer a souder qui permet de travailler correctement, j'ai investi dans une station weller et c'est vraiment un plus.


Thierry.
Back to top
Hotumatua
Membre

Offline

Joined: 15 Feb 2016
Posts: 142
Prénom: Nicolas
Détecteur(s) utilisé(s): Sovereign GT, Equinox800, Scubatector
Localisation: Bordeaux

PostPosted: 15.03.17 22:08    Post subject: Rallonge cable Reply with quote
Merci beaucoup pour ta réponse précise et complète.


J'ai découvert ce que je cherche sur ce site :
https://www.seriousdetecting.com/product/coiltek-3-coil-extension-cable-min…
D'ailleurs site intéressant ...


Mais franchement à 52 dollars sans les frais de port, je vais essayer par moi même.
Back to top
Rom14
Membre

Offline

Joined: 03 Nov 2014
Posts: 568
Prénom: Romain
Détecteur(s) utilisé(s): Sovereign / Tdi / Vq540 / G2
Localisation: 14

PostPosted: 15.03.17 22:15    Post subject: Rallonge cable Reply with quote
Hotumatua wrote:

Merci beaucoup pour ta réponse précise et complète.


J'ai découvert ce que je cherche sur ce site :
https://www.seriousdetecting.com/product/coiltek-3-coil-extension-cable-min…
D'ailleurs site intéressant ...


Mais franchement à 52 dollars sans les frais de port, je vais essayer par moi même.

slt, oui tu as raison pas très compliqué a faire, 2 prises sovereign male /femelle, un cable 4 fils et c'est fait.
Back to top
Hotumatua
Membre

Offline

Joined: 15 Feb 2016
Posts: 142
Prénom: Nicolas
Détecteur(s) utilisé(s): Sovereign GT, Equinox800, Scubatector
Localisation: Bordeaux

PostPosted: 15.03.17 22:51    Post subject: Rallonge cable Reply with quote
C'est toute la question ... trouver ces connecteurs male femelle sovereign. Je n'ai pas envie de modifier l'embase du boitier ou la prise de mes disques ...
Back to top
Rom14
Membre

Offline

Joined: 03 Nov 2014
Posts: 568
Prénom: Romain
Détecteur(s) utilisé(s): Sovereign / Tdi / Vq540 / G2
Localisation: 14

PostPosted: 16.03.17 00:08    Post subject: Rallonge cable Reply with quote
j'ai trouvé ça

http://www.ebay.com/itm/251899070096
Back to top
Hotumatua
Membre

Offline

Joined: 15 Feb 2016
Posts: 142
Prénom: Nicolas
Détecteur(s) utilisé(s): Sovereign GT, Equinox800, Scubatector
Localisation: Bordeaux

PostPosted: 16.03.17 10:46    Post subject: Rallonge cable Reply with quote
Merci Romain, c est commandé !
Back to top
