Bonsoir


Avec les cannes carbones j'aime aussi réaliser mes casques, voici en photos la réalisation d'un d'entre eux la aussi après une multitude de tests.

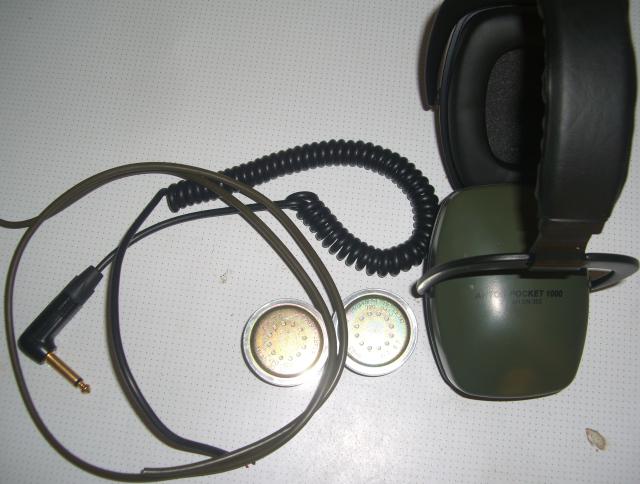

Le matériel :





Un arton pocket 1000 pour le casque anti bruit (c'est celui qui est utilisé pour le gray ghost)
des HP PTT Picard Lebat
un jack coudé 6.35 et un cable torsadé.

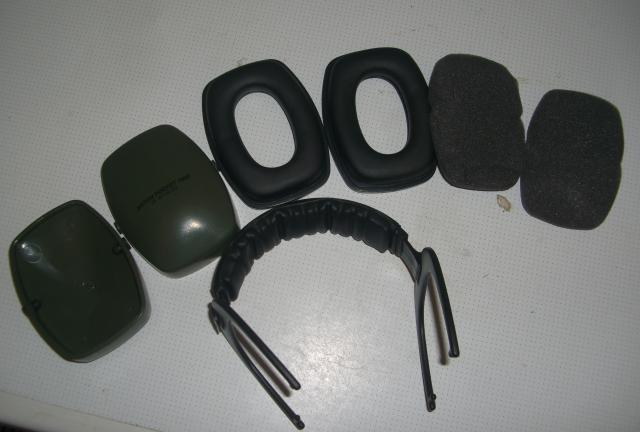

L'avantage des artons pockets c'est la possibilité de les démonter :





Première étape passer le cable de l'écouteur du téléphone dans la gaine recouvrant l'arceau : un jeu de patience compter 45 min pour le faire progresser manuellement :

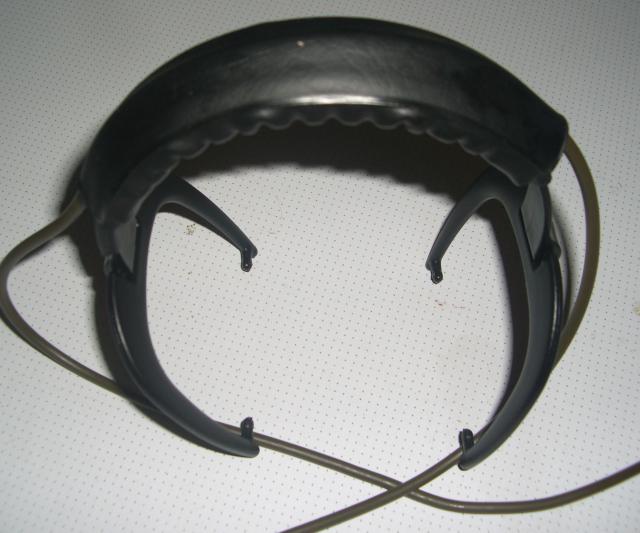

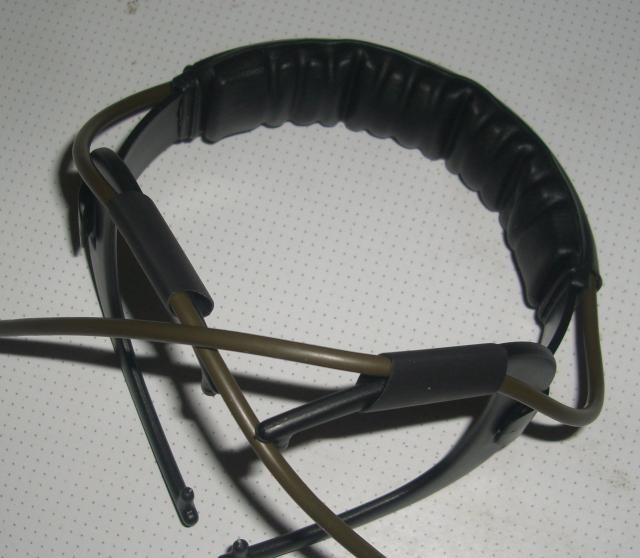

Fixer à l'aide de gaines thermorétractables le cable sur les arceaux :

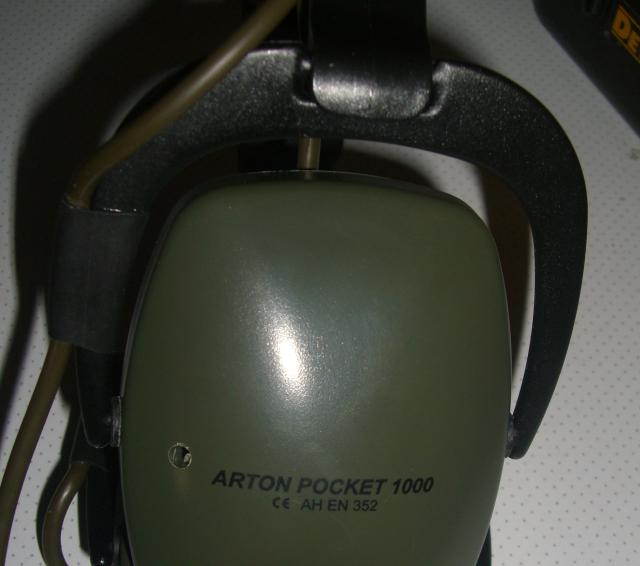

Remontage des coques et perçage des trous pour faire passer les cables :







Montage des HP en parallèle :

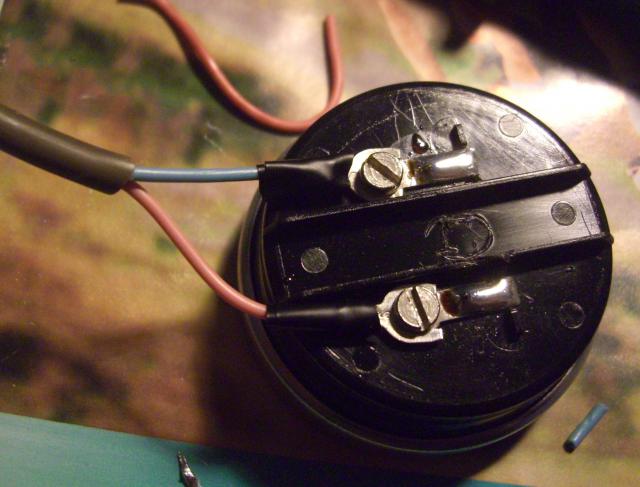

Je récupère les petites cosses pour les replacer sur les fils, cela permet de pouvoir remplacer les HP si besoin :





Il s'agit de revisser les cosses sur l'HP de gauche

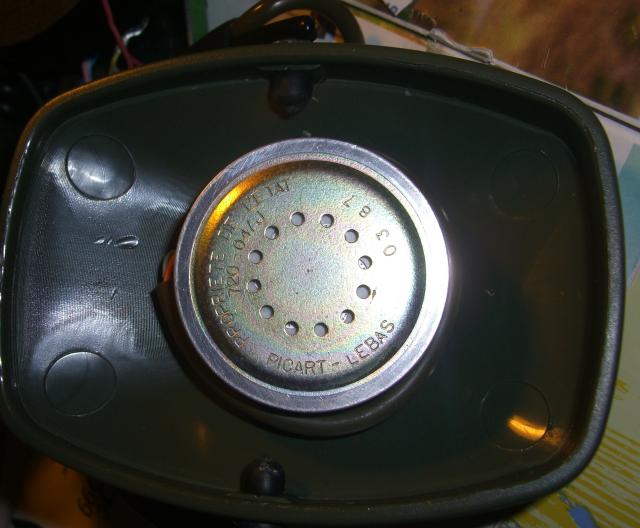

Puis le coller au double face dans la coque et replacer mousse et oreillette :





Montage du HP oreillette droite :

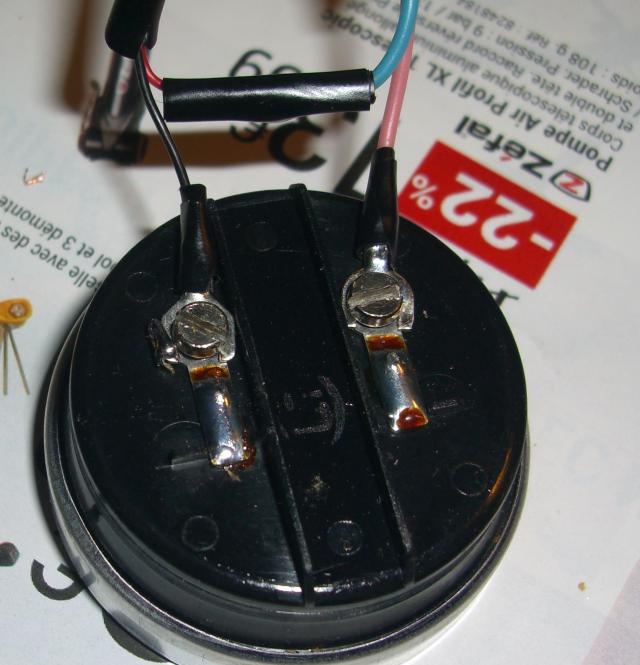

le cable du jack entre dans la coque un des fils va être soudé a un des fil venant de l'oreillette gauche, l'autre est vissé sur l'HP tout comme l'autre cable venant de l'oreillette gauche :

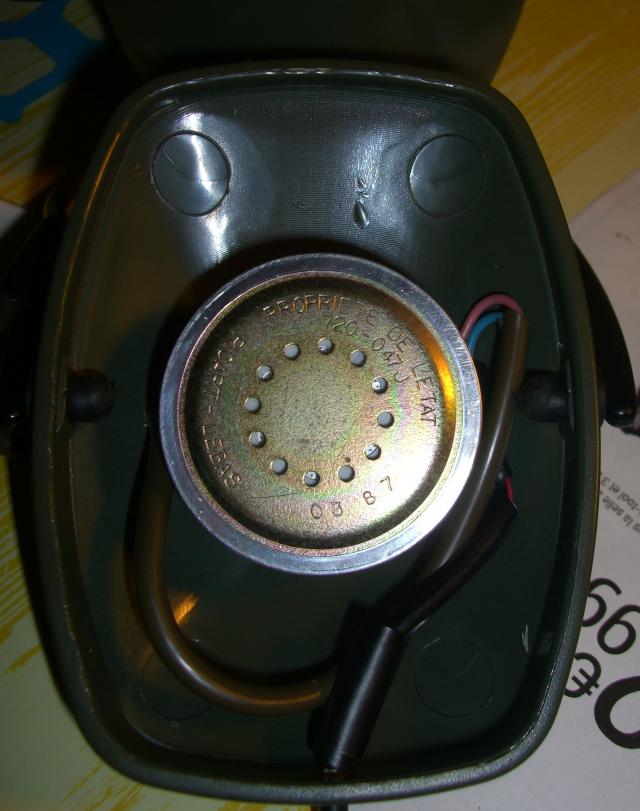

Montage dans l'oreille droite avec le double face

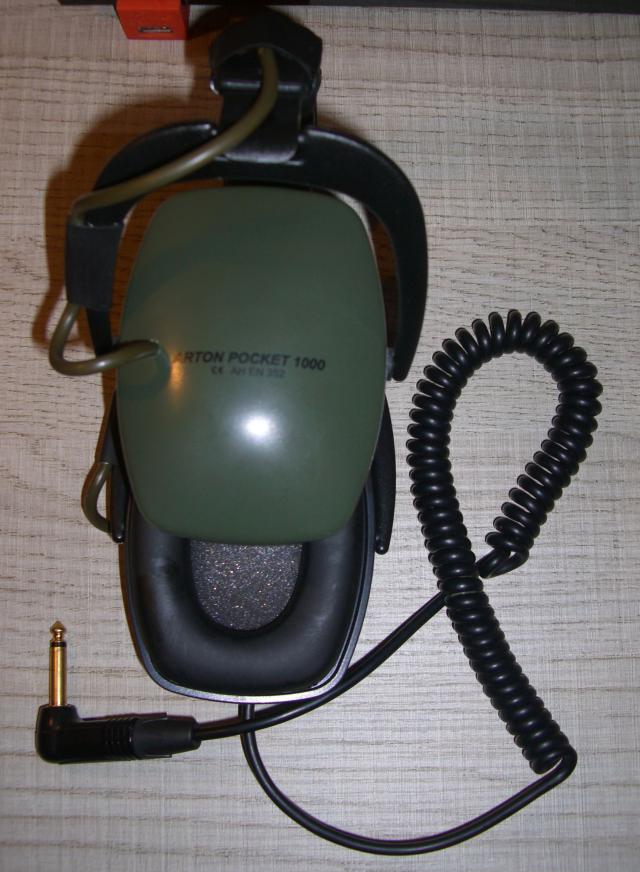

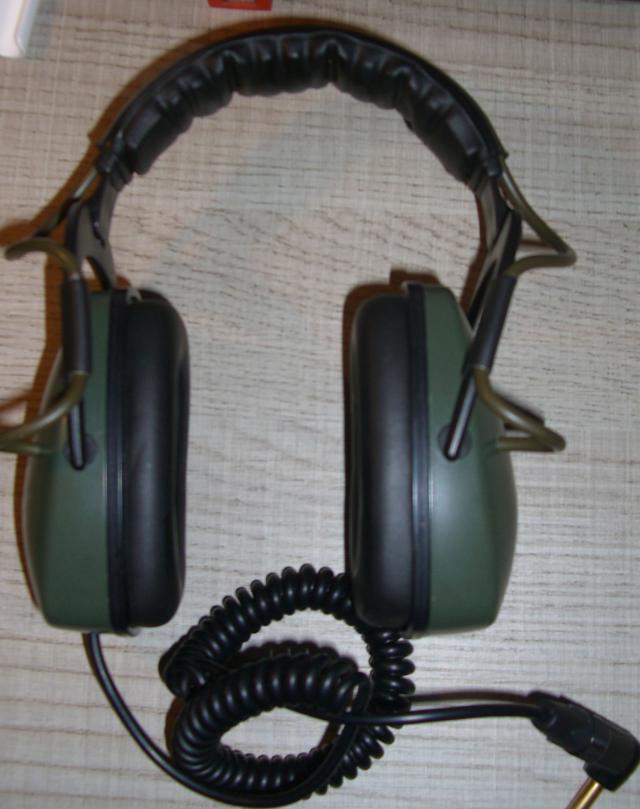

On replace mousse et protection, le casque est terminé :






Il fonctionne a merveille aussi bien avec le GT ou les PI. Il se prépare à partir aux bords de mer quelque part en France.


Coût de fabrication


casque 17 €
un téléphone acheté sur une foire a tout : 3€
cable torsadé + prise neutrik coudé 8 €


Au total même pas 30 € !


Thierry.


Last edited by Argentonmagus on 07.04.17 22:41; edited 1 time in total
Back to top
Publicité






PostPosted: 06.04.17 21:59    Post subject: Publicité
PublicitéSupprimer les publicités ?
Back to top
Scorpion
Membre

Offline

Joined: 29 Jun 2015
Posts: 1,007
Prénom: mikael
Détecteur(s) utilisé(s): equinoxe
Localisation: quimper

PostPosted: 06.04.17 22:32    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
simple efficace !!
j ai fait le meme en 2mn 14 un jeu Okay merci
Back to top
Rivers rat
Modérateur

Offline

Joined: 01 May 2014
Posts: 3,379
Prénom: Regis
Détecteur(s) utilisé(s): Deus Deepstar F75 CTX3030
Localisation: London

PostPosted: 06.04.17 23:17    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Superbissisme j ai essaye ca m avais gonfle le casque a vole par la fenetre


RR
Back to top
Franck 62
Membre

Offline

Joined: 31 Jan 2016
Posts: 1,125
Prénom: Franck
Détecteur(s) utilisé(s): Equinox 800
Localisation: Pas de Calais

PostPosted: 07.04.17 13:50    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Salut Thierry
Superbe réalisation Okay
Merci pour le partage
Back to top
Rom14
Membre

Offline

Joined: 03 Nov 2014
Posts: 567
Prénom: Romain
Détecteur(s) utilisé(s): Sovereign / Tdi / Vq540 / G2
Localisation: 14

PostPosted: 07.04.17 20:35    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Slt,
très bon tuto, tu cable les 2 hp en série c'est bien ça ?
Merci du partage.
Back to top
manu 40
Membre

Offline

Joined: 30 Jan 2012
Posts: 934
Prénom: Manu
Détecteur(s) utilisé(s): 8 detecteurs dont GT, CZ21 etc.
Localisation: Landes 40

PostPosted: 07.04.17 21:42    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Sympa comme réalisation. bon boulot.


  Tu l'as rendu étanche ??
_________________
Amitiés
Manu
Back to top
Visit poster’s website
Argentonmagus
Guest

Offline




PostPosted: 07.04.17 21:50    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Bonsoir


Merci pour vos commentaires, non il n'est pas étanche. J'ai testé plusieurs montages, celui-ci en série fonctionne bien.


Thierry.
Back to top
tifred
Membre

Offline

Joined: 19 Nov 2012
Posts: 496
Prénom: fred
Détecteur(s) utilisé(s): nox minelab,tdi,deus, ,surf pi maison modifié,vallon
Localisation: côtes du pas de calais

PostPosted: 28.04.17 09:05    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
merçi du partage  Okay
Back to top
Franck 62
Membre

Offline

Joined: 31 Jan 2016
Posts: 1,125
Prénom: Franck
Détecteur(s) utilisé(s): Equinox 800
Localisation: Pas de Calais

PostPosted: 28.04.17 18:59    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Salut
Superbe résultat.
Merci à Thierry pour sa sympathie Okay
Le casque fonctionne à merveille.
Dommage que les cibles ne sont pas au rendez vous Very Happy
Back to top
LE.JAG
Membre

Offline

Joined: 23 Oct 2010
Posts: 3,581
Détecteur(s) utilisé(s): Pulsepowers GS5c / Manta / Nexus / Vista Gold
Localisation: Bretagne

PostPosted: 03.05.17 00:37    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Un beau montage, mais perso je fait l'inverse
je met la mousse au fond de la coque et le hp devant en direct sur l'oreille
je trouve l'isolation des bruits externes meilleur et les différences de ton plus net
a essayé Wink
Back to top
Argentonmagus
Guest

Offline




PostPosted: 03.05.17 18:33    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Bonjour Denis


Oui c'est le cas dans la plupart des casques vendus dans le commerce, ce qu'il faudrait trouver c'est cette grille qui équipe les grays ghosts ou les blacks widows. je mets la mousse pour ne pas avoir le métal directement en contact avec l'oreille.


Merci pour cette remarque


Thierry.
Back to top
manu 40
Membre

Offline

Joined: 30 Jan 2012
Posts: 934
Prénom: Manu
Détecteur(s) utilisé(s): 8 detecteurs dont GT, CZ21 etc.
Localisation: Landes 40

PostPosted: 03.05.17 19:41    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Tu peux mettre de la moustiquaire en plastique cela se vends en rouleaux ou en plaques ou simplement au détail ...... et c'est pas cher
_________________
Amitiés
Manu
Back to top
Visit poster’s website
Argentonmagus
Guest

Offline




PostPosted: 07.08.17 23:02    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Bonsoir


Un complément mais cette fois en vidéo :


https://www.youtube.com/watch?v=DBm-FPRBvBY

https://www.youtube.com/watch?v=oFu_dNk2_eQ&t=32s



Thierry.
Back to top
Jefflandes
Membre

Offline

Joined: 30 Aug 2016
Posts: 763
Prénom: jean francois
Détecteur(s) utilisé(s): Excalibur 1000
Localisation: Landes / Originaire de Calais

PostPosted: 08.08.17 00:08    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Excellent Thierry ! Très beau boulot j'adore ! Okay
Back to top
Rom14
Membre

Offline

Joined: 03 Nov 2014
Posts: 567
Prénom: Romain
Détecteur(s) utilisé(s): Sovereign / Tdi / Vq540 / G2
Localisation: 14

PostPosted: 08.08.17 01:05    Post subject: Fabriquer un casque : les étapes en photos Reply with quote
Merci Thierry.
